無閥過濾器主要用于地表水的凈化，循環水旁流過濾，生產廢水除懸浮雜質，有機污水經生化和二沉處置后的過濾。無閥過濾器是進行守時反沖刷，過濾器進水出水、沖刷及排水均不用閥門，靠水力作用主動運轉。在經過無閥過濾器過濾過的水都會減去很多雜質，變得很清澈。

一、無閥過濾器產品介紹

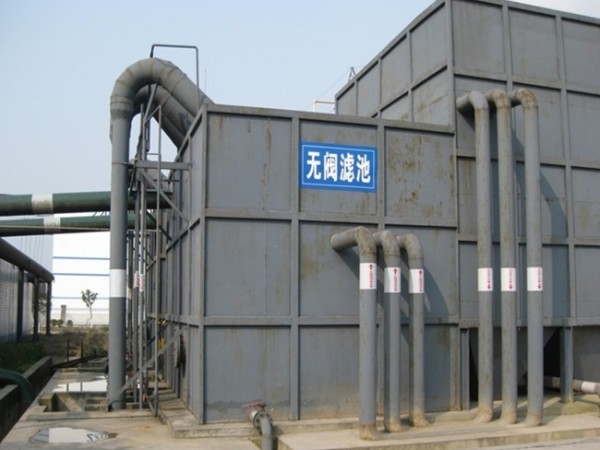

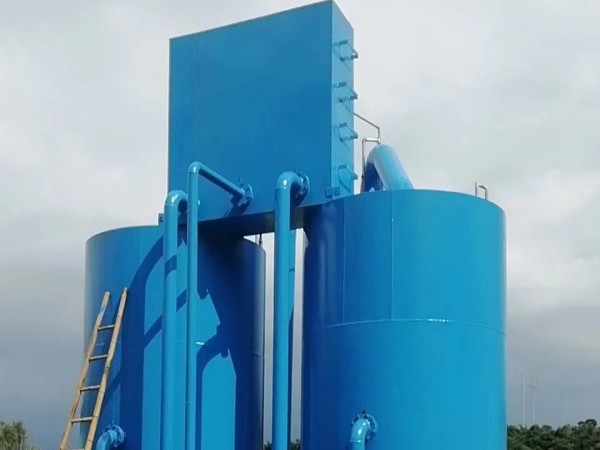

無閥過濾器由制造廠制造，以無毒涂料防腐，過濾水量為20M3/h至175M3/h的，均整體運輸至現場；過濾水量為200M3/h至500M3/h的以及300M3/h至750M3/h的，由制造廠在工廠予制并組焊成幾部份，運至現場后,由制造廠人員繼續焊接而成,互再次防腐后,該過濾罐系列產品中的小規格,采用方形，平頂頂蓋，大規格采用圓形、拱頂頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比，自重小，可采用瀝青砂柔性基礎。

二、工藝介紹

無閥過濾器，采用小阻力排水系統，正向、重力式過濾，以自身清水區的水量，在虹吸水頭作用下進行反沖洗。因此，無須象高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣，必須設置反沖洗水泵或反沖洗水塔。該過濾罐內，采用較多根數的沖、清水管，并布置在各自所在面積圖形的形心軸之處，因此，反沖洗水配水均勻。其濾后水有清水區采用多角集水槽收集，因此過濾罐就位后，對集水槽堰頂之水平程度適應能力強，因而可以均勻集水。

在本系列無閥過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥濾池相比，增加了每組三座式系列（即一座過濾罐反沖洗時，由同一組的三座過濾罐供給反沖洗水水量），期終水頭損失大控制值也由國標圖的1.70米增加了1.50米和1.90米兩個檔次,為凈水廠設計的高程布置提供了方便選擇的產品。

三、工藝特點

無閥過濾器在運行時，過濾--投入反沖洗--終止反沖洗--恢復下一周期的過濾，均自動進行，這種自動，屬于水力自動，無需人員看管。

鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。

目前，我廠生產的無閥過濾器有二大系列：一類是濾池為方形CBL-Ⅱ型，過濾水量有20m3/h至175m3/h；另一類濾池為圓形DLB-Ⅱ、DLB-Ⅲ型，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h和175m3/h的均整體運輸至現場，過濾水量為200m3/h至750m3/h的，由我三預制成幾部分，運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。

四、設計參數

重力式無閥過濾器是一種水處理設備，它的工作原理是將原水通過管道經濾池層自上而下地過濾，將懸浮物截留在濾層中，從而達到凈化水質的目的。

1、平均濾速：10米/時

2、平均反沖洗強度：15升/米2.秒

3、反沖洗歷時：5分鐘

4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）5、反沖洗膨脹高度：700×40%外加100mm安全高6、濾料層高度：700mm承托層厚度270mm

7、進水濁度：不大于20度（用地表水凈化）

8、出水濁度：不大于3度（用于地表水凈化）

五、設備特點

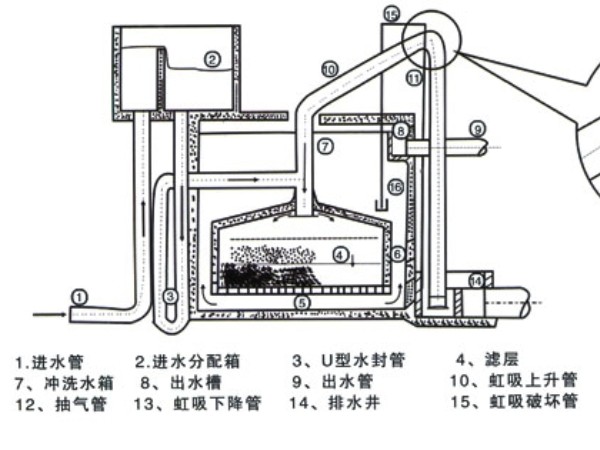

重力式無閥過濾器進行反沖洗的原理與沙缸不同，其原理是利用濾層阻力的增加來促使虹吸管內的水位不斷升高，當水位達到虹吸輔助管管口時，池水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。

這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。而當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，虹吸作用被破壞，其反沖洗功能也就自然停止了。

由此可見，重力式無閥過濾器的工作原理比較簡單，其主要原理就是利用虹吸作用將水從下往上通過濾層，截留懸浮物，同時通過反沖洗清洗濾層，確保過濾器的正常運行，

重力式無閥過濾器比較適用于大體量的并且人為污染不嚴重的水體過濾，比如人工湖等項目，有兩方面的優點：

1、主設備本身的成本相對不高：

與其它游泳池水處理的過濾方式相比，重力式無閥過濾的設備成本相對不高。并且，由于重力式無閥過濾器是利用重力作為動力源，不需要電力或其它能源，所以在設備運行中的成本也較低。

2、結構相對簡單：

因為重力式無閥過濾器的結構設計比較簡單，所以在系統后期的維護工作中也比較方便，

如果待處理的水域，總水量較大，水質要求不嚴格，且沒有過多的人為污染，重力式無閥過濾系統確實是一個可以考慮的選項。

五、注意事項

無閥過濾器操作使用要注意哪些?

無閥過濾器進水、出水以及排水的時候，均不用閥門，靠水力能夠自動運行，且費用低，管理起來方便，安全可靠，運行都是自動化，結構合理緊湊，用戶只需要按照要求做設備基礎和接通進出水管、強制沖洗管以及排污管就可以投入運行，為了能讓客戶可以更好的使用，需要注意以下幾點。

1、我們知道，無閥過濾器在初次進水或者檢修之后，應該緩慢的進水，從而方便使濾料間隙中的空氣充分的排出，消除“氣阻”。

2、在初次反洗前，應該先把沖洗強度調節到虹吸下降管直徑1/4的開放度進行反洗，后面不斷放大開啟度，直到規定沖洗強度為止。

3、無閥過濾器在運行之后，應該要定期的檢查濾料是不是受到污染或者平順整齊，尤其是用來做循環冷卻水旁濾使很容易出現藻類對濾料表面污染，一旦發現被污染，應該把表面被污染的濾料清除掉，重新換上新濾料。
