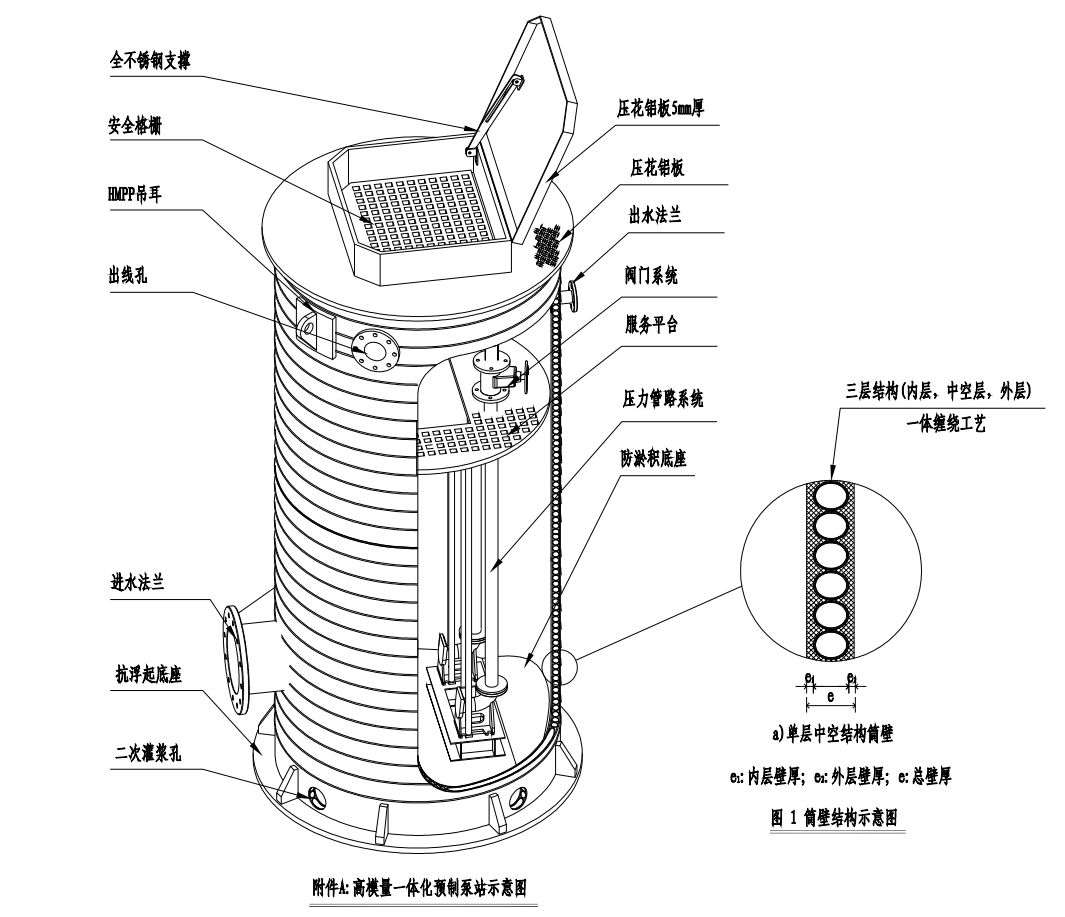

HMPP一體化預制泵站也稱為高模量聚丙烯一體化預制泵站，主要由筒體、潛污泵、格柵、液位計、進出水管、控制閥門、通風系統、檢測儀表、控制柜等組成。筒體內部潛污泵、閥及配套附件均在工廠內集成組裝成套，整體運輸、安裝。

一、泵站筒體

1、一體化預制泵站 泵站筒體直徑1600mm，高度4600mm。

2、筒體為HMPP高模量聚丙烯材料，為新型環保材質，采用三層纏繞工藝，厚度不小于45mm，顏色為灰色。筒體材質的性能須達到如下指標：彎曲模量>1800MPA，軸向斷裂伸長率>180%，環向斷裂伸長率>240%，維卡軟化溫度>150℃，球壓痕硬度>80MPA.

3、抗浮起底座設計：采用優化的抗浮起底座設計，HMPP一體化預制泵站廠家 具有抗浮起底座設計。

4、自清潔底座設計：采用自清潔底座設計，HMPP一體化預制泵站廠家具有自清潔底座設計。

二、潛水排污泵

1、單臺水泵參數：流量10m'/h，揚程7m，功率0.75KW，口徑DN50.

2、水泵采用2臺，1用1備。

3、潛水電纜密封設計；為防止水通過電維線蘇侵入電機，環氧樹脂與剝高橡膠外皮的電維銅芯真接密封，確保不會有液體通過電纜滲進電機，且接線方式為插接式，接線快捷、方便可靠。

4、高效的無堵塞葉輪設計，性能優良、穩定、成熟，通過能力強，葉輪經動、靜平衡校驗，振動小，運行平衡

5、電機F級絕緣，外殼防護等級為IPX8，電機內裝過熱保護器，確保水泵電機運行不致過熱，防止設備燒壞。

6、主軸采用短軸伸結構設計，降低了振動，減少了軸承的荷載，從而延長了了軸承的使用壽命；

7、軸封為兩道獨立的單端面機械密封，使電機與泵完全密封隔高，上下串聯式安裝， 提供了雙重保險，進一步提高了密封的可拿性，確保了泵長期可靠運行。

8、油室腔內設置了測漏信號傳感器，能夠持續有效的，監測水泵的運行狀態，可以在最適當?shù)臅r(shí)機采取預防性的保護措施，消除故障，確保泵的運行。

三、格柵系統

1、HMPP一體化預制泵站采用提籃式格柵或者粉碎格柵。

2、格柵材質為SUS304不銹鋼，鋼板厚度3mm，提籃部分鋼條直徑5mm，格網網孔問隔為20m。

四、控制系統

1、一體化預制泵站用電負荷為二級(雙電源自動切換裝置，應設置于高/低壓配電柜內，一體化泵站控制柜內無需設置)，供電電壓為3807，總進線電力電纜采五線制，總裝機容量OKW。

2、泵站電機啟動方式為直接啟動

3、電源設置缺相、斷相、過電流、過電壓、短路等保護措施。

4、泵站具備自動控制、手動控制功能。

4.1、自動控制：人機界面操作時，通過液位浮球或靜壓液位儀反饋水位高度，自動啟泵、停泵；手機端和電腦端操作時，由SCADA遠程監控系統，通過CPRS/GSI訊實現泵站的自動報警及遠程控制功能。

4.2、手動控制：現場控制柜面板上的按鈕控制泵的啟停。

5、控制柜體設強排風、除濕、加熱、防雷接地等保護措施；水泵電機設過熱、過載、漏水等保護措施。

6、泵站配電線路采用TN-S系統供電時，應有接地設施。接地電阻不應大于4。

7、泵站控制柜和電機外殼均應做等電位聯結，就近連接到等電位聯絡接子板或接地干線上(接地裝置由施工方負責采購與安裝)。6、其它

7.1、為防止無關人員進入泵站現場，泵站周邊應設置PVC塑鋼隔離圍欄

7.2、為增強泵站的防盜和警戒，泵站可安裝視頻監控系統。

7.3、泵站竣工交付后，泵站應設置竣工標示牌，安全警示牌等相關標示。

五、施工安裝

1、基坑在開挖前應根據泵站筒體的直徑、高度、現場土壤性質、地下水位等因素制訂開挖方案。

2、在筒體基礎施工前應復驗基礎坑底標高、幾何尺寸和軸線位置，復驗合格后依據基礎的尺寸、混凝土標號及配筋進行施工。

六、筒體吊裝

1、筒體的吊裝就位必須在筒體混凝士基礎強度達到設計要求后進行

2、筒體吊裝前應清除混凝土基礎上的積水以及垃圾、雜物。

七、管道安裝

1、筒體安裝就位后，按設計標高與要求連接好上、下游排水管。在泵站進、出水管與上、下游排水管之間必須設置可撓曲接頭。

2、當筒體進、出水管材質、品種和尺寸與上、下游排水管不同時，應采用過渡接頭轉換連接。

3、回填

3.1、筒體回填前應做好泵站筒體底部與基礎的固定連接，筒體底座內、外部均澆筑標號C30混凝土(外部澆筑高度不小于500mm)，以起到防護作用。

3.2、回填可使用開挖時的素土，回填每500m回填夯實，密實度應達到90%以上，同填過程中要注意基坑的四周要均勻回填，防止出現一側的土方過多，導致泵站傾斜。

3.3、待回填到離地面約300mm時，則在回填土表面澆注厚度約300mm的標號C30混凝土，以對回填土達到保護作用。

七、運行和維護

1、泵站的運行和維護，應滿足廠家泵站操作管理手冊及國家現行泵站運行維護的相關規定。

2、運行管理人員下井作業時，并上必須有至少兩人全程監護，監護人員嚴禁擅離職守。

3、為確保運行管理人員的人身安全，下井人員必須配備合格的氣體檢測儀器和合格的防毒面具、手套、安全繩等。

4、作業前應提前兩小時打開井筒的頂蓋，用排風扇、軸流風機強排風1小時以上。運行管理人員下井后井口必須連續排風，直至操作人員上井：強制通風后，用氣體檢測儀檢測井下氣體指標必須符合標準才能作業。

更多關于HMPP一體化泵站的相關資料，可關注公司網站（www.wfmzjscl.com）！
